CANlink® wireless 4000
品番：canlink-wireless-4000
CANlink® wireless 4000
- 教育機関の方には特別割引きをさせていただきます。
- 10個以上の多量購入の際は割引きをさせていただきます。
- 1万円以上の商品ご購入の方には送料を当社で負担させていただきます。
農機、建機、銃器などの移動機械用テレマティックスの入門機として、手ごろな価格で利用可能
柔軟な接続と堅牢な本体が特徴
接続
機械のCANバスに直接接続し、簡単に実装できるワイヤレスソリューション。
コストのかかる物理的なケーブル接続をWiFiまたはBluetoothによるワイヤレス接続に置き換え
使いやすさ
シンプルさを念頭に開発されたCANlink wireless 4000シリーズのプラグアンドパフォーム機能はローカルデータ交換のためのシンプルなCAN Networkの構築や、複雑なCAN Networkの簡略化を可能にします。
双方向性
遅延が小さい双方向性通信により、高速データ交換を実現し、機械のコマンドを送信したり、任意の機械診断アプリからデータを受信する機能を備えています。
設定
Wifi, Bluetoothまたはその両方を同時に使用して、機械同士やダッシュボードアプリケーションとどのように通信するかを決定します。
ハードウェアはCAN またはBluetooth経由でニーズに合わせて設定できます。
１つの製品で複数の用途に対応
CANlink wireless 4000は機械のCANバスに直接プラグインし、従来のケーブルを最新のワイヤレスブリッジ＆ネットワークに置き換えます。
CAN-Bluetooth/Wifiサービスインターフェースからシングルポイント、複数ポイントの機械から機械へまで様々な構成で最大７台の機会に接続可能です。
複数のマシンプロセスを１つのインターフェースで管理し、機械全体のパフォーマンスを向上させ、コストコントロールを可能にします。
特徴
柔軟性のある接続
Bluetooth2.1＆5.0のデュアルモードをサポートし、現行及び旧来のアプリケーションとの互換性があります。
堅牢な設計
保護等級IP6k7に対応した堅牢でヘビィデュティな機能性、最新のテクノロジーを駆使したコンパクトで軽量な設計。
データシート

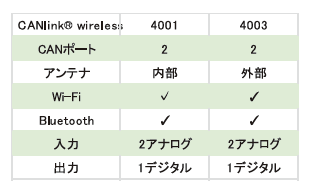

| CANlink wireless | 4001 | 4003 |
| 品番 | 253001072 | 253001073 |

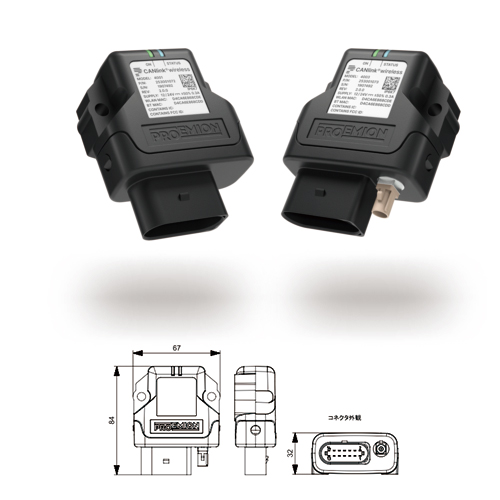

| 寸法(mm) | 67×84×32 | 67×84×32 |
| 保護仕様 | IP6K7 | IP6K7 |
| 使用可能温度 | -40~+80° | -40~+80° |
| 重量 | 75g | 75g |
| DC電源 | 6~36V | 6~36V |
| 使用時の電流 | 100mV以下 | 100mV以下 |
| 暗電流 | 1mV以下 | 1mV以下 |
| メインコネクター | マイクロタイマー2 14pin | マイクロタイマー2 14pin |
| 入力(アナログ) | 1×D-in(CL15)2×A-IN(0-15VDC) | 1×D-in(CL15)2×A-IN(0-15VDC) |
| 出力(デジタル) | 1×D-OUT(6-36 VDC/500mA) | 1×D-OUT(6-36 VDC/500mA) |
| プロセッサー | ARM Cortex M7 based STM32(400MHz) | ARM Cortex M7 based STM32(400MHz) |
| フラッシュプログラム | 1024kb | 1024kb |
| Data Flash | 16MB | 16MB |
| FRAM | 8MB | 8MB |
| SRAM | 564kb | 564kb |
| CAN1 | ISO-11898-2 | ISO-11898-2 |
| CAN2 | ISO-11898-2' | ISO-11898-2' |
| Wi-Fi | IEEE 802.11a/b/g/n Dial band 2.4GHz/5GHz | IEEE 802.11a/b/g/n Dial band 2.4GHz/5GHz |
| Bluetooth | V5.0 with long range support | V5.0 with long range support |
| WLAN Bridge 範囲 | 430m | 650m |
| WLAN Infrastructure 範囲 | 600m | 600m |
| Blue Classic Bridge 範囲 | 490m | 640m |
CANlink Wireless 4000
| 品番 | 品名 | 数量 | 備考 |
| 253001072 | CANlink Wireless 4001 | 1 | 内部アンテナ方式 |
| 253001073 | CANlink Wireless 4003 | 1 | 内部アンテナ方式 |
| 157000126 | ANT WLDB DA 2MO FAKRA-1FA | 1 | アンテナ |
| 253001193 | CANlink Wireless 4001 Bridge | 1 | 内部アンテナ方式 |
| 253001194 | CANlink Wireless 4003 Bridge | 1 | 外部アンテナ方式 |
| 157000126 | ANT WLDB DA 2MO FAKRA-1FA | 1 | アンテナ |
設定・Workbench用
| 品番 | 品名 | 数量 | 備考 |
| 136000197 | Starter Cable 6open 2dsub 1pw 2m | 1 | |
| 257004007 | power supply US EU AU 24V/0.83A/20W | 1 | 136000197に接続 |
| 157000033 | CAN bus terminator D-sub/D-sub | 1 | 136000197に接続 |
| 253001041 | PCAN-USB-CAN-USB | 1 | 136000197に接続 |
| 157002059 | Proemion Tools CD | 1 | 使用方法ソフト |
設置用
| 品番 | 品名 | 数量 | 備考 |
| 136000198 | Cable MT 2 14pin codel 14open 2m | 1 | |
| 141000021 | Mounting kit M6 enclosure GH0806 | 1 |
(bridge type は各2個必要)
